TS-Optics 1,0x flattener för TS-Optics ED- och APO refraktorer med 70-72 mm öppning

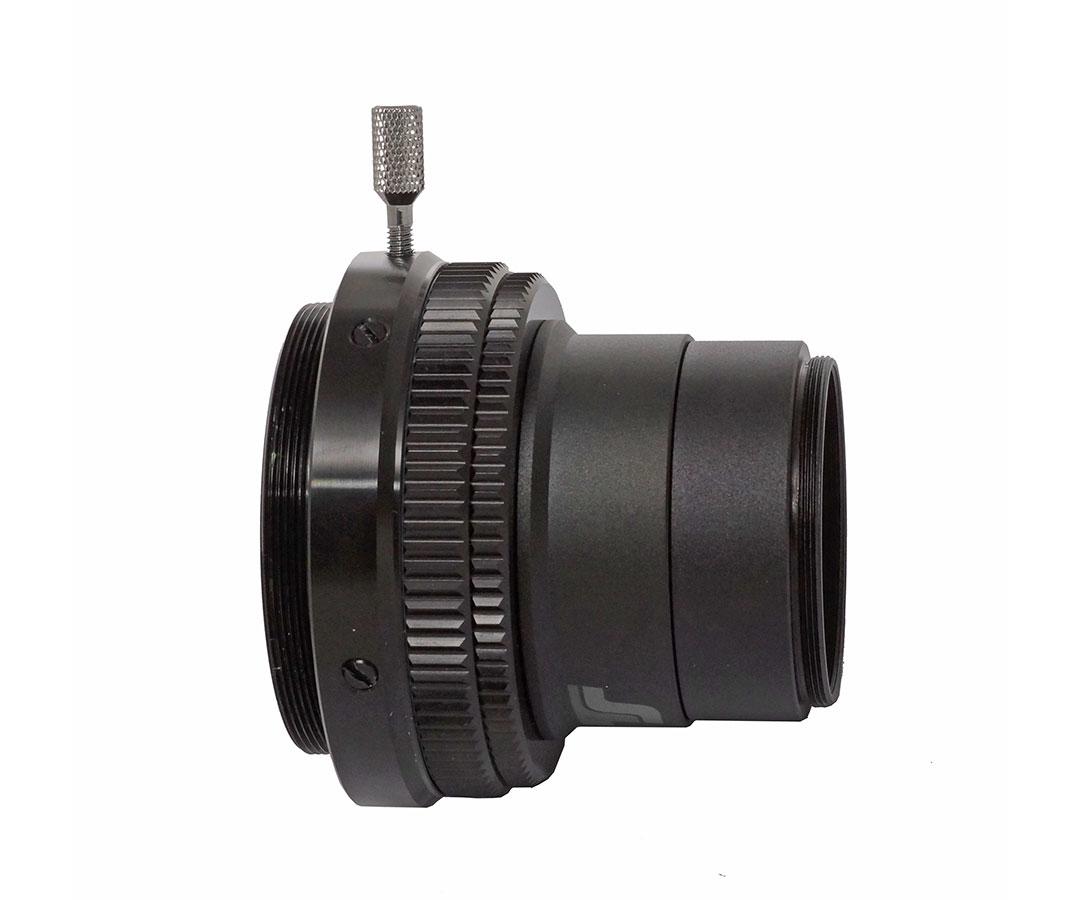

TS-Optics TSFlat72 är en fältutjämnare för astrofotografering med kompakta APO- och ED-refraktorer med 70–72 mm öppning. Den korrigerar den bildfältskrökning som normalt uppstår i en refraktor och hjälper teleskopet att återge stjärnor skarpare även mot bildens kanter.

Utan en fältutjämnare kan stjärnorna vara skarpa i mitten av bilden men bli utdragna eller oskarpa närmare hörnen. TSFlat72 är optiskt anpassad för utvalda kortbrännviddiga refraktorer och ger ett korrigerat och belyst bildfält på upp till 42 mm, vilket gör den användbar även tillsammans med en kamera med fullformatssensor.

Bibehållen brännvidd

TSFlat72 har förstoringsfaktorn 1,0×. Det innebär att teleskopets ursprungliga brännvidd och öppningsförhållande behålls.

En refraktor med 432 mm brännvidd förblir alltså ett teleskop med 432 mm brännvidd även när fältutjämnaren används. Bildskala, synfält och exponeringstid förändras därmed inte på det sätt som de gör med en reducerare.

Fältutjämnarens uppgift är i stället att plana ut bildfältet och förbättra stjärnornas form över kamerasensorn.

Anpassad för utvalda 70–72 mm-refraktorer

TSFlat72 är särskilt utvecklad för kompakta och förhållandevis snabba APO- och ED-refraktorer med 70–72 mm öppning. Tillverkaren anger bland annat följande kompatibla modeller:

TS-Optics SD-Line 72 mm f/6 APO
TS-Optics PhotoLine 72 mm f/5,5 APO
TS-Optics 70 mm f/6 ED
TS-Optics TSCFAPO70 70 mm f/6 APO

Att ett teleskop har 70 eller 72 mm öppning innebär inte automatiskt att fältutjämnaren passar. Resultatet beror även på teleskopets brännvidd, optiska konstruktion, anslutningsgänga och tillgängliga fokusläge. Kompatibiliteten bör därför kontrolleras före användning med andra teleskopmodeller.

M63- eller M54-anslutning mot teleskopet

På teleskopsidan kan fältutjämnaren anslutas med en utvändig M63×1-gänga. Den medföljande anslutningen har en inbyggd 360° rotationsmöjlighet, så att kameran kan vridas till önskad bildorientering utan att övriga delar behöver lossas.

Om rotationsenheten tas bort blir en utvändig M54×0,75-gänga tillgänglig för direkt anslutning till en kompatibel fokuserare.

En gängad anslutning ger normalt bättre centrering och mindre risk för att kameran lutar än en vanlig insticksanslutning med klämskruvar.

M48-anslutning mot kameran

På kamerasidan finns en utvändig M48×0,75-gänga. Den större öppningen ger bättre belysning av stora sensorer än en smalare T2-anslutning och minskar risken för mekanisk vinjettering.

En systemkamera ansluts med en passande kameraspecifik M48-adapter. Astronomikameror kan anslutas med lämpliga distansringar och adaptrar beroende på kamerans mekaniska bakfokus.

Rätt arbetsavstånd är avgörande

Det nominella arbetsavståndet är 55 mm, mätt från början av fältutjämnarens utvändiga M48-gänga till kamerasensorn.

En vanlig systemkamera tillsammans med en korrekt dimensionerad M48-kameraadapter ger normalt automatiskt 55 mm avstånd. För astronomikameror behöver kamerans eget bakfokus, filterhjul, off-axis-guider, filterlåda och eventuella adaptrar räknas samman.

Om avståndet är fel kan stjärnorna bli utdragna mot bildens hörn trots att fältutjämnaren i övrigt är rätt monterad. Tunna justeringsringar kan användas för att fintrimma avståndet.

Fältutjämnaren innehåller en löstagbar förlängningsdel. Tillverkarens tekniska tabell anger 55 mm som normalt arbetsavstånd och beskriver även ett längre konfigurerbart arbetsavstånd när förlängningsdelen tas bort. Den exakta mekaniska uppbyggnaden bör följas enligt produktens anvisningar när en annan konfiguration än standardavståndet används.

För fullformat och mindre sensorer

Det angivna korrigerade och belysta bildfältet är 42 mm. Det ligger nära diagonalen hos en fullformatssensor och gör fältutjämnaren användbar med fullformat, APS-C och mindre astronomiska sensorer när den kombineras med ett av de teleskop som korrektorn är anpassad för.

Uppgiften innebär inte att varje kombination automatiskt ger helt jämn belysning eller perfekta stjärnor över hela fullformatet. Resultatet påverkas även av teleskopmodell, kamerans sensor, filter, adaptrar, mekanisk vinjettering, tilt och hur noggrant arbetsavståndet är inställt.

Antireflexbehandlad optik

De optiska ytorna är fullständigt antireflexbehandlade för att förbättra ljustransmissionen och minska reflexer. Insidan har en matt svart behandling som motverkar ströljus och bidrar till god kontrast.

Det gör korrektorn användbar både för astrofotografering och för fotografering av landskap, fåglar och andra motiv genom en kompatibel refraktor.

Leveransen omfattar:

TS-Optics TSFlat72 fältutjämnare
360° rotationsenhet
Adapter med M63×1- och M54×0,75-anslutning
Dammskydd

Teleskop, kamera, kameraadapter och distansringar ingår inte.
