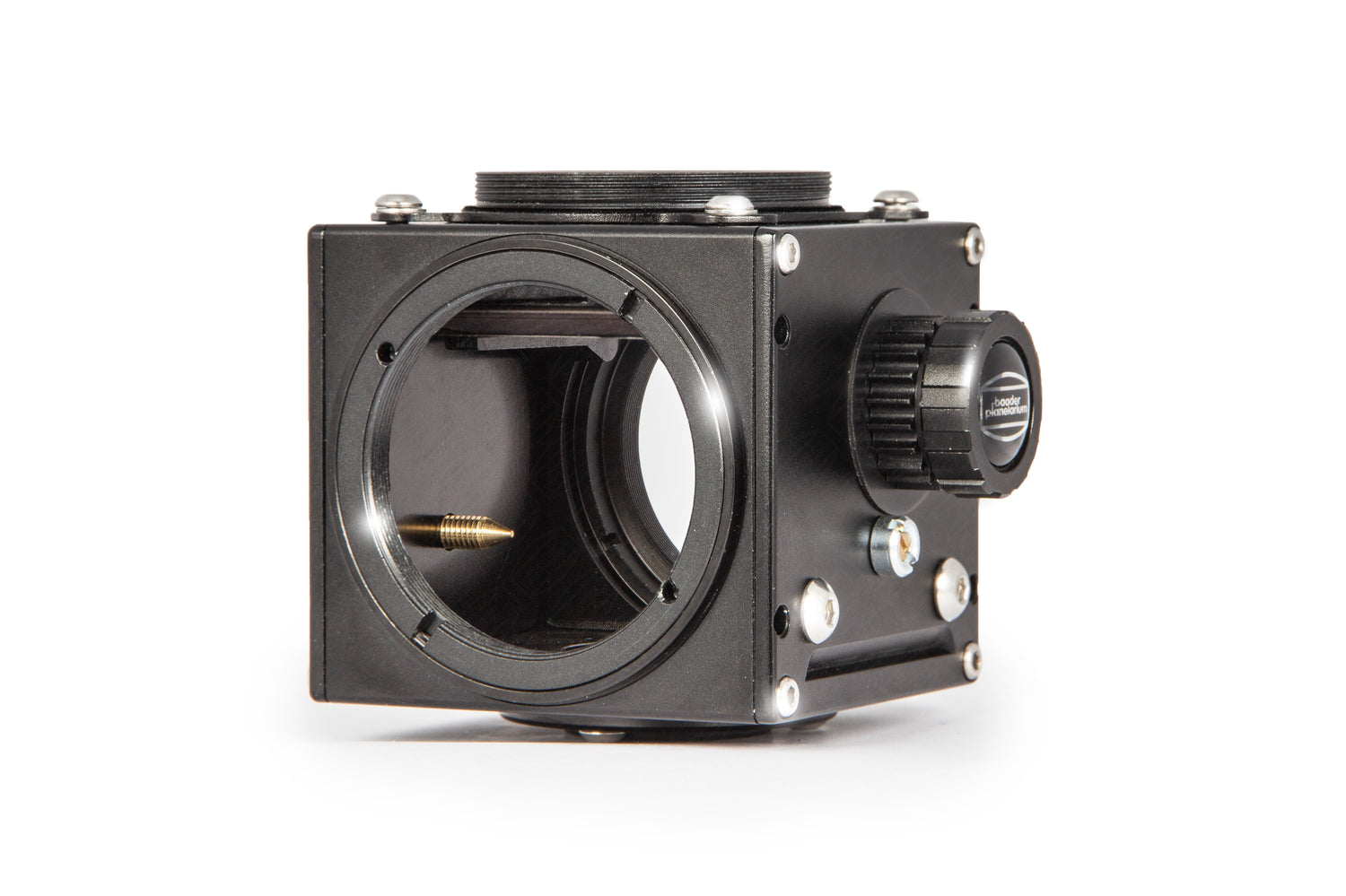

Baader FlipMirror II Star Diagonal

• Baader-FlipMirror II Star Diagonal (BFM II) med exakt ytspeglad flipspegel med flerskikts Al-beläggning och tre portar:
• Rakt genomgående (S52, M48 och T-2 på båda sidor) för fullformatskamera, spektrograf eller andra instrument
• Justerbar T-2-gänga på ovansidan för okularklämmor, videomoduler (upp till 32 mm bildcirkel) eller till och med en binoviewer
• Nedre fläns för Off-Axis-Guider (tillval) eller för en kalibreringslampa för spektroskopi (tillval)
• Kortast möjliga totala längd för alla tillämpningar - kompatibel med ett stort antal adaptrar från Baader Astro T-2-systemet, M48-systemet och UFC-systemet (Universal Filter Changer)
• Roterbara M48-anslutningsringar av härdat, rostfritt stål på fram- och baksidan

• Inre anslutning (okular/kamerasida)
• M48S52
• Inre anslutning (objektivets sida)
• M42 x 0,75 (T-2)M48S52
• Nettovikt (kg)
• 0.24
• Optisk design
• Diagonal spegel
• Optisk längd (mm)
• 55 mm med S52, 59 mm med M48/T-2
• Yttre anslutning (okular/kamerasida)
• M48

Baader FlipMirror II stjärndiagonal

Olika portar - variabelt arbete

Hjälpinstrument för teleskop täcker ett brett spektrum av intressen, från ett enda okular, via kameraanvändning, till avancerad spektroskopi. Tyvärr har alla teleskop bara en utgångsport. Detta medför ett ständigt manuellt byte av delar i mörkret, vilket leder till enorma tidsförluster, slitage på delarna - och "nerverna". Och när du börjar fjärrstyra ditt teleskop blir den enda porten en smärtsam realitet.

Att förbättra arbetsflödet, särskilt under astrofotografering, är det mål som satts upp för BFM II. Det här är inte bara en enkel vändbar spegel, utan mycket mer, eftersom det finns tre portar som kan användas. BFM II möjliggör också exakt justering av alla ljusvägar.

BFM II gör din enda teleskopport variabel - för att passa dina olika intressen.

FlipMirror II Star Diagonal möjliggör en mängd olika permanenta anpassningar av ditt teleskop 1 . Använd vridknappen 2 för att växla mellan den bakre porten 3 och den övre porten 4; du kan använda en kuggrem som tillval för att driva den med en motor (ingår ej). En autoguider eller en kalibreringslampa kan anslutas till den nedre porten 5.

Baader-FlipMirror II Star Diagonal (BFM II) erbjuder dig tre portar:

Rakt genomgående (S52, M48 och T-2 på båda sidor) för fullformatskamera, spektrograf eller andra instrument

Justerbar T-2-gänga på ovansidan för okularklämmor, videomoduler (upp till 32 mm bildcirkel) eller till och med en binoviewer

Nedre fläns för den valfria Off Axis Guider för Baader FlipMirror II (BFM-OAG) (#2956951 , € 122,- ) eller för en valfri kalibreringslampa för snabb kalibrering av spektra utan att ta bort spektrografen.

De roterbara M48-anslutningsringarna är tillverkade av härdat, rostfritt stål på fram- och baksidan. De är anpassade utan glapp till BFM-huset, så att de kan fixeras i optimalt läge för att rotera alla tillbehör runt den optiska axeln. BFM II är kompatibel med ett stort antal adaptrar från Baader Astro T-2-systemet, M48-systemet och UFC-systemet (Universal Filter Changer).

Allmän funktion hos FlipMirror II stjärndiagonal

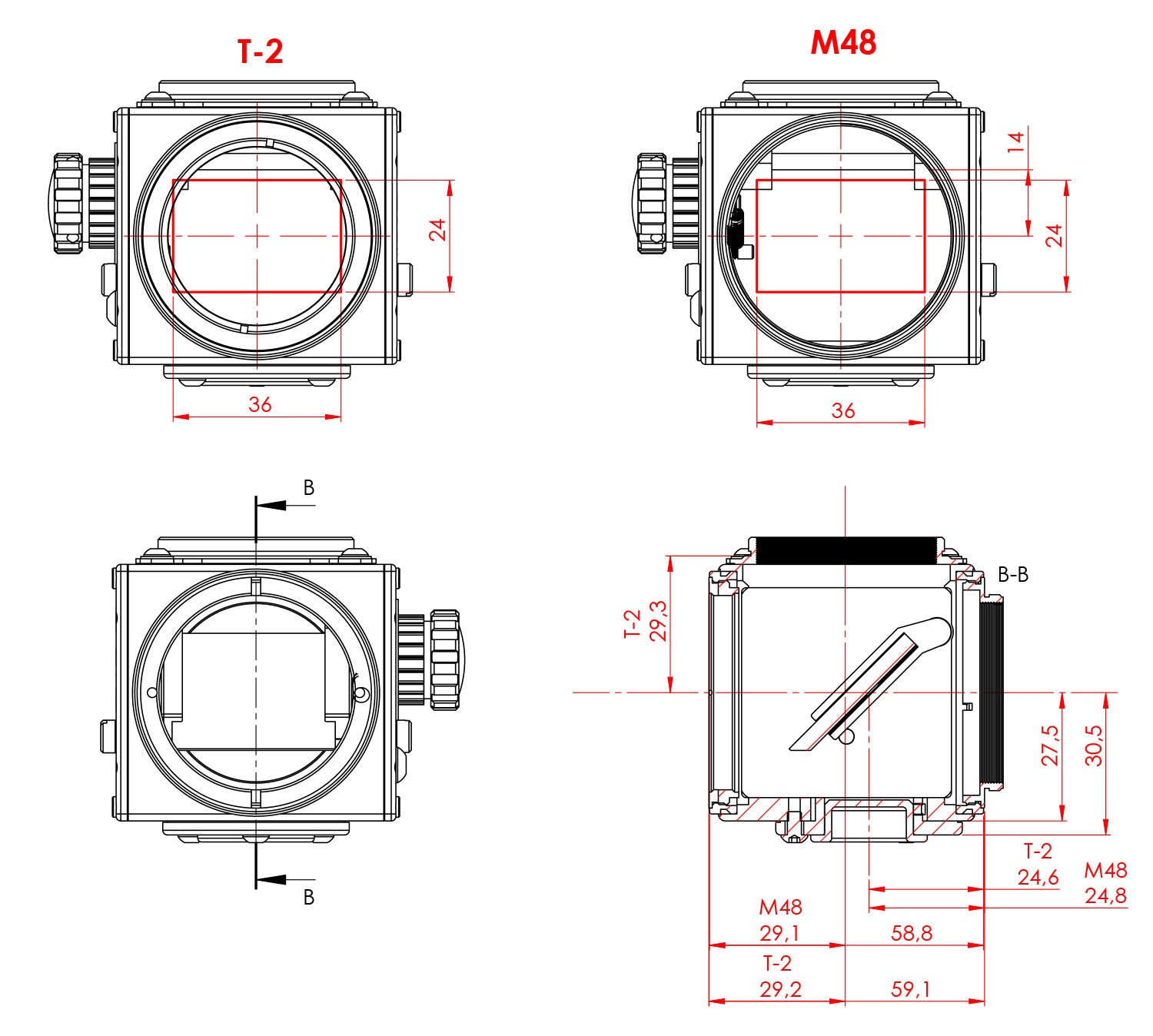

Hjärtat i BFM II är en exakt ytspeglad flipspegel med flerskikts Al-beläggning, som kan användas som vilken vanlig gigh-end stjärndiagonal som helst för visuella observationer och för högupplösta bilder med kameror med små pixlar. Med BFM II kan du dessutom växla mellan en rak ljusbana (position A) för en kamera eller andra mätinstrument och en vinklad ljusbana (position B), t.ex. för ett okular. Följande bild visar hur det fungerar. Dessutom kan en kalibreringslampa för spektrografer eller en Off-Axis-Guider pickoff-prism (som inte påverkas av spegelns position) anslutas till AUX-porten på undersidan. Baksidan av flipspegeln är också Al-belagd och maskerad för att rikta ljuset från en valfri kalibreringslampa mot spalten på en spektrograf.

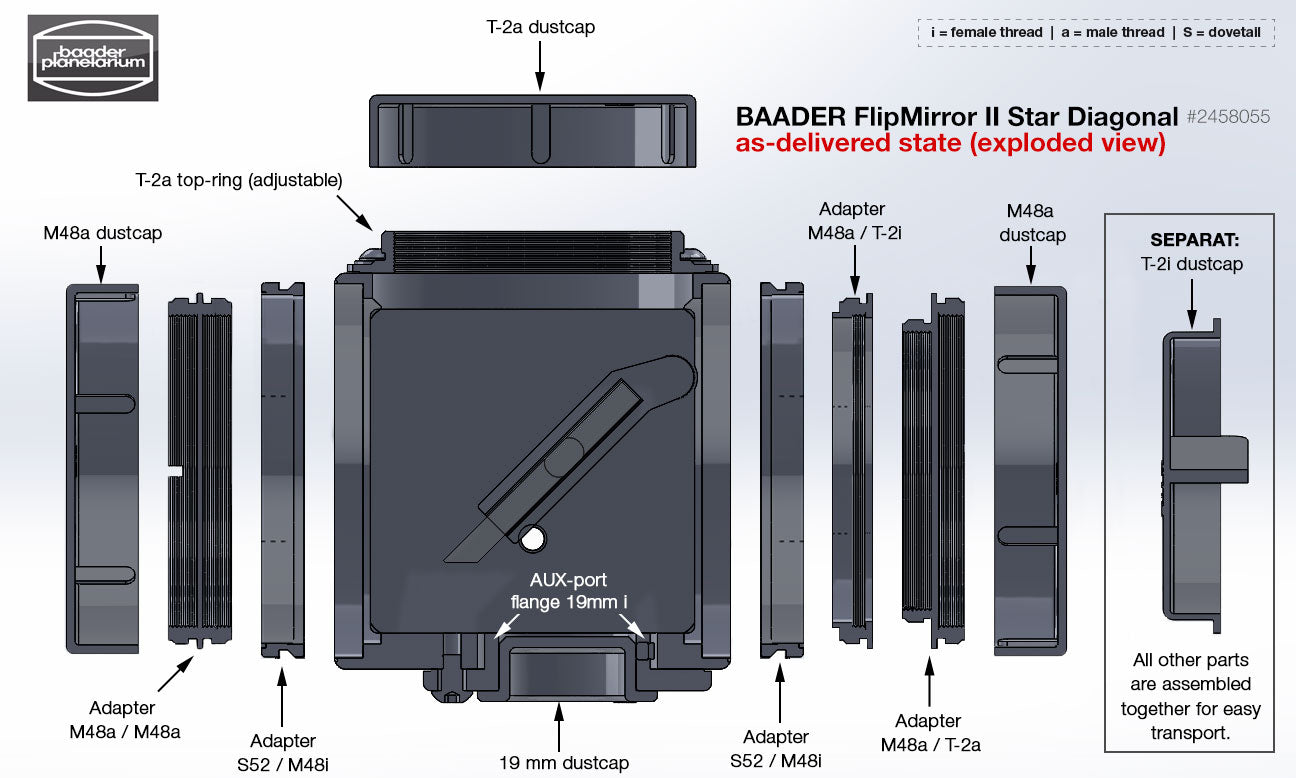

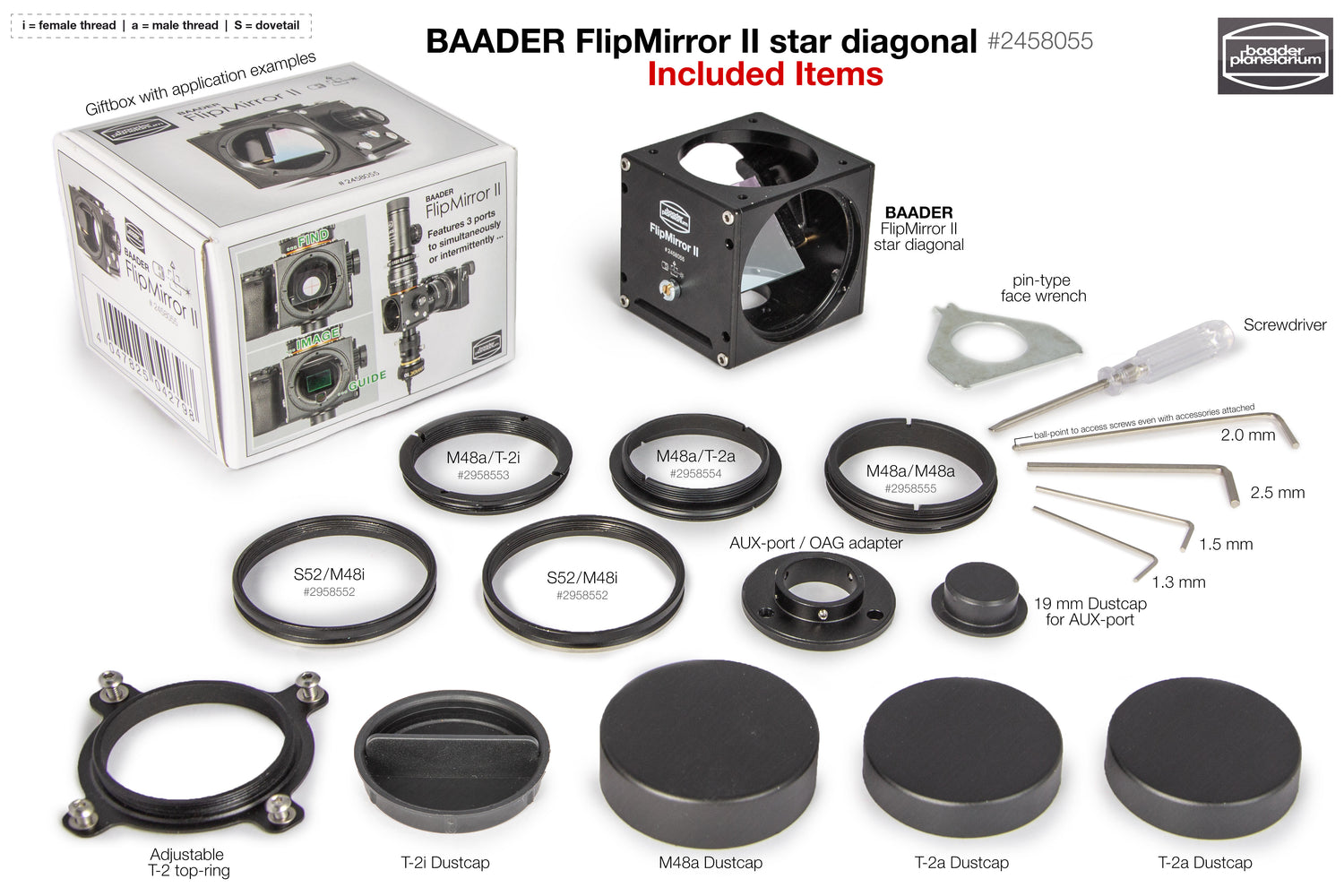

Omfattning av leverans av Baader FlipMirror II Star Diagonal:

• Baader FlipMirror II Star Diagonal - med finoptiskt polerad, rörlig spegel
• I sidled justerbar T-2a toppring
• 2x M48i / S52 Dovetail-ring tillverkad av härdat rostfritt stål # 2958552
• Reducerande ring M48a / T-2i # 2958553
• Reducerande ring M48a / T-2a # 2958554
• Inverterarring M48a / M48a # 2958555
• Stiftnyckel för M48 / T-2 och M4 kontramuttrar
• 3 mm skruvmejsel för M 4 justerskruvar i mässing
• 4x sexkantsnycklar (2,5 / 2,0 / 1,5 / 1,3 mm). 2,0 mm-nyckeln har ett kulhuvud för att nå skruvar även när tillbehör är monterade genom att hålla nyckeln i vinkel.
• Bottenfläns (justerbar i sidled 1 mm) för off-axis-guide eller kalibreringslampa för spektroskopi
• Dammskydd för bottenflänsen
• 2 x M48 dammskydd
• T-2 dammskydd
• Uppackning och demontering
