Sky-Watcher HAC125DX 125mm F/2 Honders Advanced Catadioptric Minigraph

Sky-Watcher HAC125DX Minigraph är en extremt snabb och kompakt astrograf för vidvinkelfotografering av nebulosor, kometer, galaxområden och större strukturer på stjärnhimlen. Med 125 mm öppning, endast 250 mm brännvidd och ett öppningsförhållande på f/2 samlar den in stora mängder bilddata på kort tid och passar särskilt bra för portabla astrofotoutrustningar och automatiserade sökprojekt.

HAC125DX är inte en liten refraktor och inte heller ett teleskop som i första hand är konstruerat för visuell observation. Den använder Sky-Watchers Honders Advanced Catadioptric-konstruktion, där linser och speglande ytor kombineras för att ge ett korrigerat fotografiskt bildfält i ett mycket kort optiskt system.

Extremt snabb f/2-optik

Öppningsförhållandet f/2 är modellens viktigaste egenskap. Jämfört med ett teleskop vid f/5 behövs i teorin bara omkring en sjättedel så lång exponering för att registrera samma ytsignal från ett utbrett objekt, förutsatt att kamera, filter, himmel och övriga förhållanden är jämförbara.

Den höga ljusstyrkan gör det möjligt att samla många korta exponeringar under en natt. Det passar bra för stora nebulosor, Vintergatans stjärnfält, kometer och systematiska sökningar där en stor himmelsyta ska fotograferas på begränsad tid.

Den korta brännvidden på 250 mm ger samtidigt ett stort synfält. Exakt bildfält bestäms av kamerans sensorstorlek.

Utformad för små astrokameror

Astrografen har en korrigerad bildcirkel på 16 mm och är särskilt avsedd för kompakta astronomikameror med mindre sensorer. Kameror baserade på Sony IMX533 och IMX585 är exempel på lämpliga alternativ.

En IMX533-sensor ryms inom bildcirkeln och ger ett ungefärligt synfält på 2,6 × 2,6 grader. En IMX585-kamera ger ett bredare, rektangulärt bildfält och lämpar sig också väl för instrumentets korta brännvidd.

Större sensorer kan ge kraftig vinjettering och försämrad bildkvalitet utanför den korrigerade bildcirkeln. HAC125DX bör därför inte betraktas som en astrograf för APS-C- eller fullformatskameror.

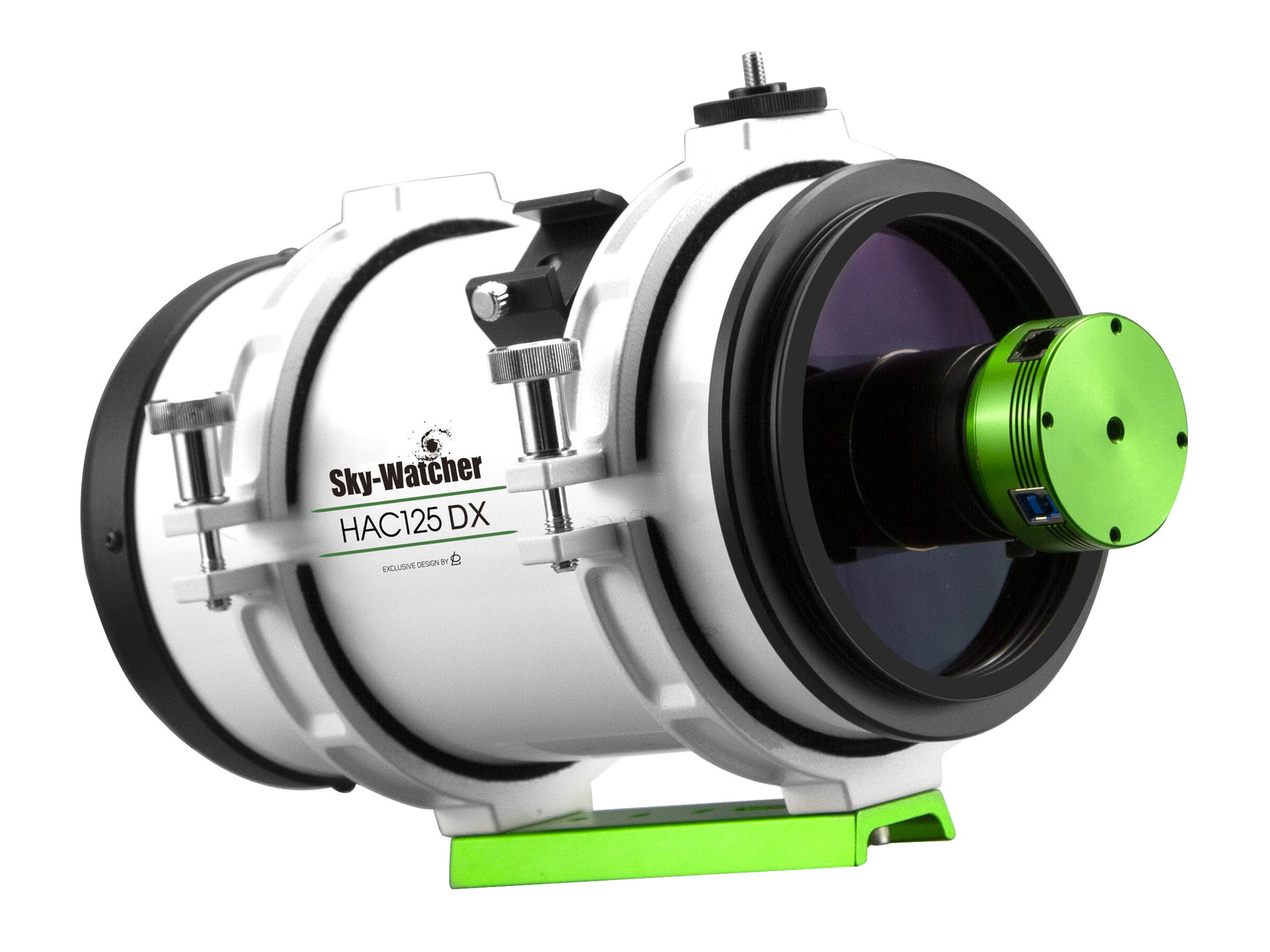

Kameran placeras framför teleskopets öppning och får väga högst 300 gram. En liten kamerakropp minskar både belastningen på infästningen och den del av öppningen som blockeras. Kamera ingår inte.

Fokusering från teleskopets baksida

DX-versionen skiljer sig från den ursprungliga HAC125 genom att fokuseringen sker från teleskopets baksida. En spiralformad fokuseringsmekanism förflyttar primärspegeln och gör att fokus kan justeras utan att kameran behöver vridas eller hanteras framtill.

Konstruktionen ger ett större användbart fokusområde och gör instrumentet kompatibelt med fler kamerakonfigurationer än den tidigare modellen. Vid f/2 är fokusdjupet mycket litet, så noggrann fokusering och god temperaturkontroll är viktiga för att få skarpa bilder.

Kameran kan anslutas med den medföljande 1,25-tumsadaptern eller med M42×0,75-gänga. Både han- och hongängade M42-adaptrar medföljer.

Optisk konstruktion

HAC125DX använder en Mangin-spegel, där ett linselement har en reflekterande baksida och därmed fungerar både som lins och spegel. Primärspegeln har Sky-Watchers Radiant Aluminum Quartz-beläggning, RAQ, med upp till 94 procents reflektivitet. Korrektorn har HTMC-antireflexbehandling.

Primärspegelns cell kan kollimeras. Den snabba f/2-optiken ställer höga krav på korrekt kollimering, kameraorientering och mekanisk stabilitet. Små avvikelser som knappt märks i långsammare teleskop kan bli synliga i stjärnornas form med ett så snabbt system.

Kompakt men inte viktlös

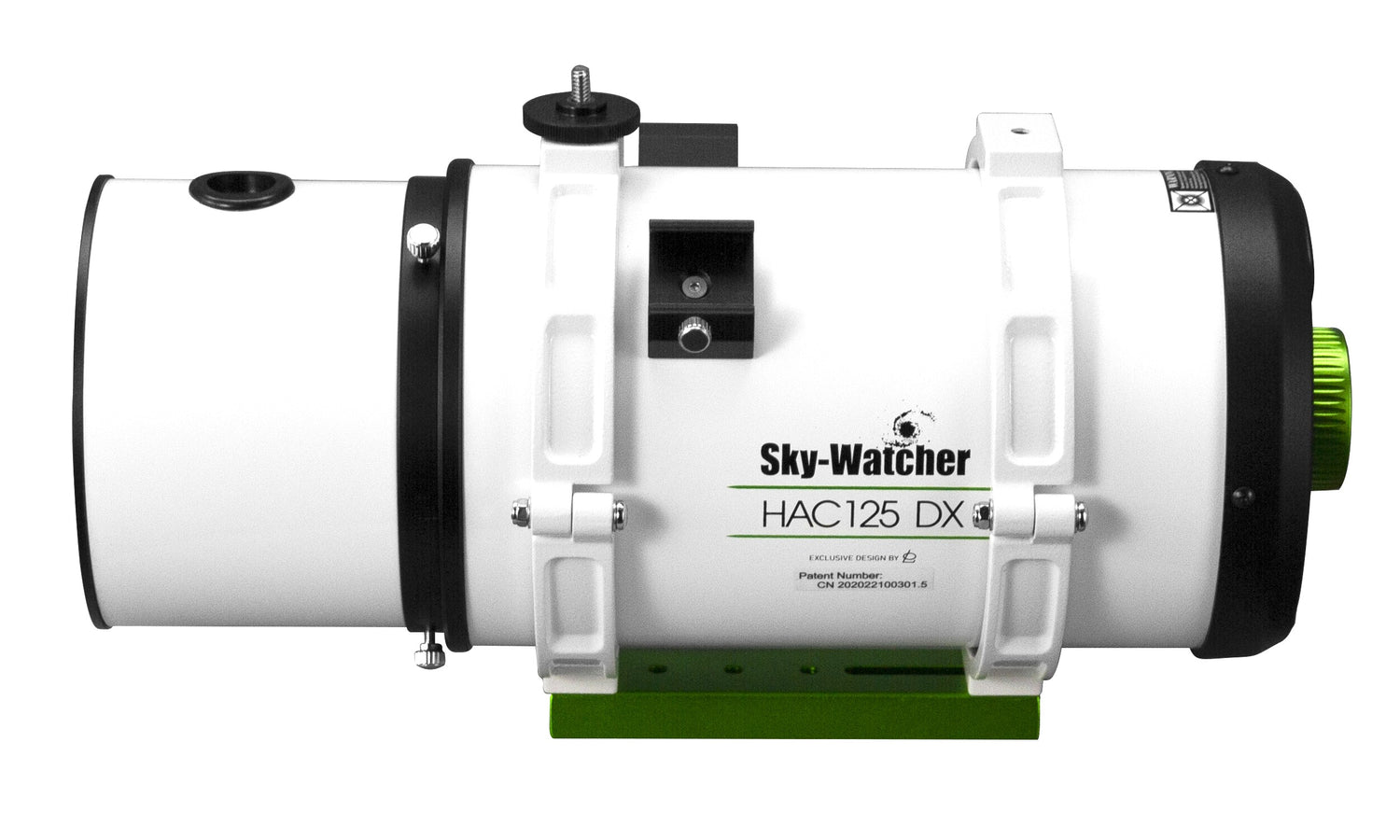

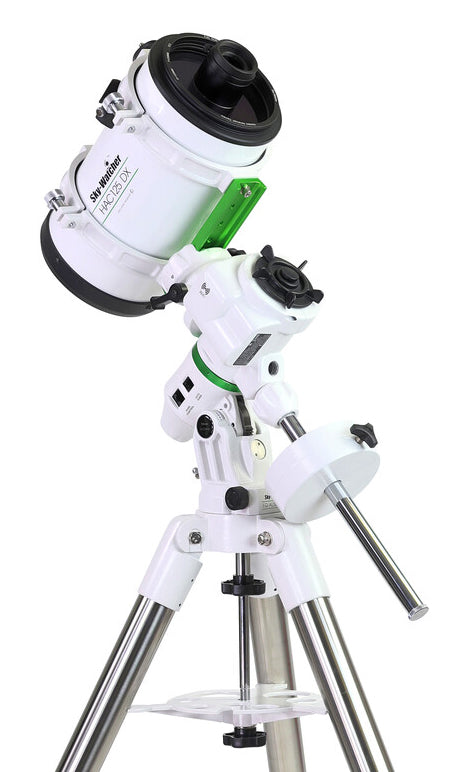

Tubens längd är endast omkring 40 cm, men vikten är 3,82 kg. HAC125DX är därför mycket kompakt i förhållande till sin ljusinsamling, men kräver fortfarande en astronomisk montering som klarar teleskopet, kameran och övriga tillbehör med god marginal.

Tubringarna har en 45 mm monteringsskena av Sky-Watcher/Vixen-typ. Astrografen kan därmed användas på ett stort antal portabla och stationära ekvatoriella monteringar.

Den korta brännvidden och möjligheten att använda korta exponeringar minskar kraven på följningsnoggrannhet jämfört med ett teleskop med lång brännvidd. Det innebär dock inte att autoguidning alltid är överflödig. Behovet beror på exponeringstid, monteringens precision, polinställning och önskad bildkvalitet.

För kometsökning och vidvinkelfoto

HAC125DX är särskilt intressant för system där en stor himmelsyta ska fotograferas snabbt. Kombinationen av 250 mm brännvidd och f/2 gör det möjligt att täcka betydligt större områden per exponering än med exempelvis en 130/650 mm Newton.

För kometsökning innebär det att fler sökfält kan fotograferas under en natt. Den korta brännvidden ger däremot en grövre bildskala, vilket gör instrumentet bäst lämpat för upptäckt av relativt utbredda eller tydliga objekt. Små och mycket avlägsna kandidater kan behöva följas upp med ett teleskop med längre brännvidd.

HAC125DX fungerar därför utmärkt som snabb sökastrograf, medan ett längre instrument kan användas för bekräftelse, positionsmätning och närmare undersökning.

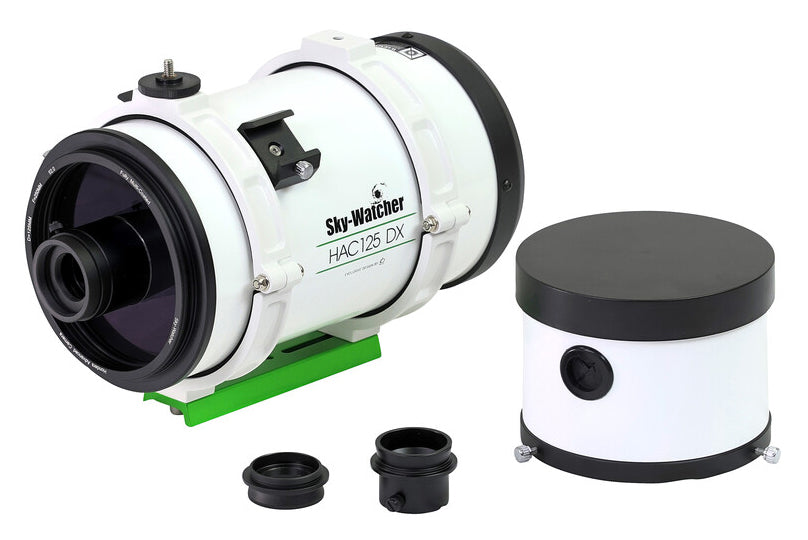

Leveransen omfattar:

Sky-Watcher HAC125DX Minigraph optisk tub
Tubringar
45 mm Sky-Watcher/Vixen-monteringsskena
1,25-tums kameraadapter
M42×0,75-adapter med hangänga
M42×0,75-adapter med hongänga

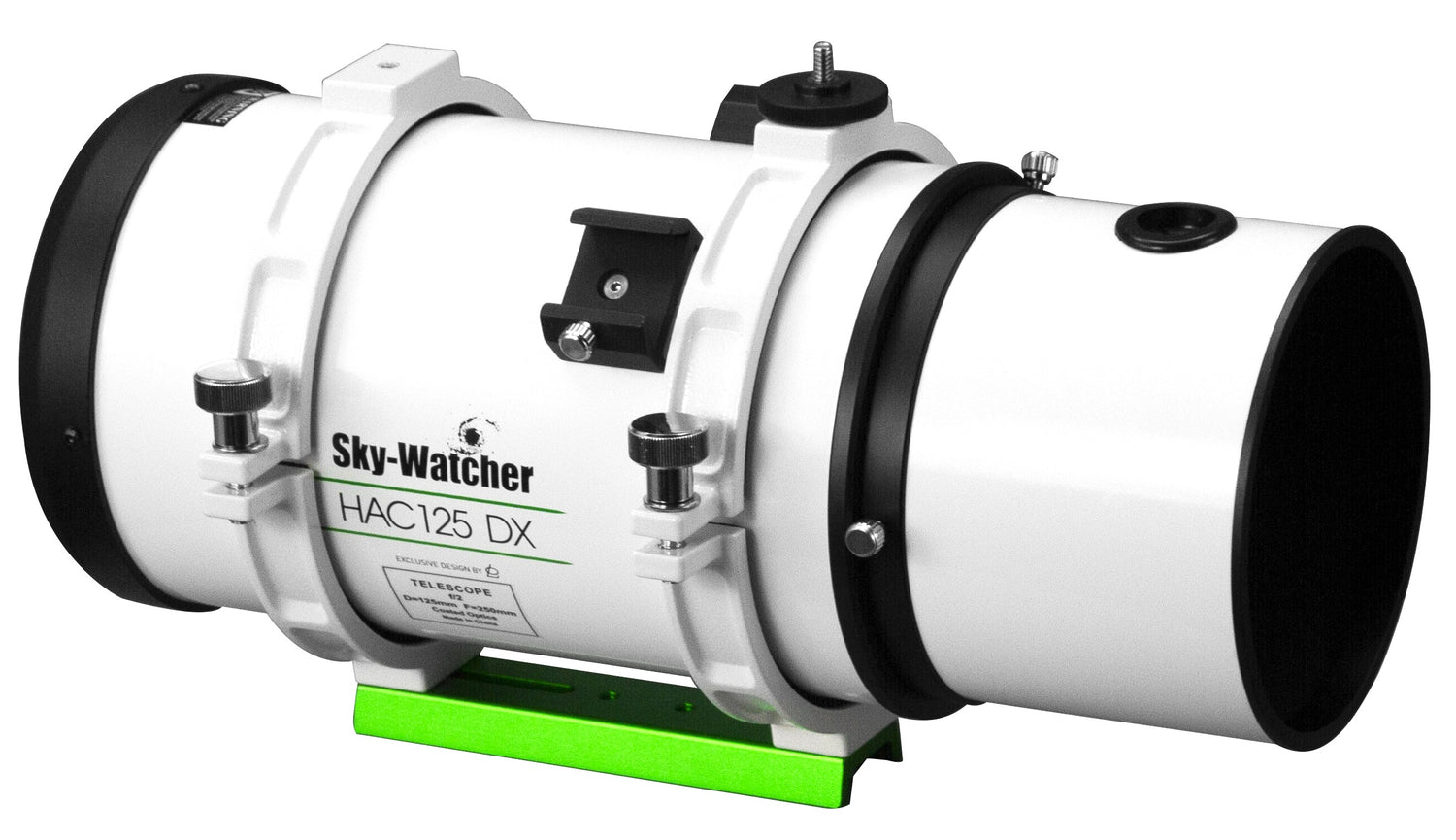

Daggskydd

Kamera, montering och sökare ingår inte.
