Primaluce Lab SPIDER230 Radioteleskop utan montering, begagnat

PrimaLuceLab SPIDER230 är ett komplett radioteleskopsystem för amatörastronomer, skolor och utbildningsverksamheter som vill studera universum utanför det synliga ljusets begränsningar. Systemet använder en 2,3 meter stor parabolantenn och en temperaturstabiliserad mottagare för observation vid 11,2 GHz.

Det här exemplaret säljs begagnat och levereras utan ekvatoriell montering. Det kräver därför en kraftig, datorstyrd montering med tillräcklig bärförmåga och möjlighet att parkera och återställa sin position.

Till skillnad från ett optiskt teleskop behöver radioteleskopet varken mörker eller klar himmel för att fungera. Observationer kan därför göras både dag och natt och även när himlen är molntäckt. Kraftigt regn, vatten på utrustningen och hård vind kan däremot påverka både mätresultaten och instrumentets säkerhet.

En introduktion till radioastronomi

SPIDER230 är konstruerat för att göra radioastronomi tillgänglig utan att användaren först behöver bygga ett eget mottagarsystem och utveckla all styr- och analysprogramvara från grunden.

Radioteleskopet registrerar radiostrålning från himlen och omvandlar den till mätdata som kan visas och analyseras i en dator. Det går bland annat att göra transitmätningar, följa signalstyrkan från ett bestämt område och bygga upp enklare radiokartor genom att mäta många närliggande punkter på himlen.

Systemet kan användas för att detektera solen och månen, men är tillräckligt känsligt för att även registrera starka radiokällor utanför solsystemet. Exempel på lämpliga observationsmål är Cassiopeia A, Cygnus A och Taurus A, mer känt som Krabbnebulosan eller Messier 1.

Det är viktigt att förstå att en radiobild inte fungerar som ett vanligt fotografi. Instrumentet mäter signalstyrka inom antennens synfält, varefter flera mätningar kan kombineras till en karta där skillnader i radiostrålning visas grafiskt.

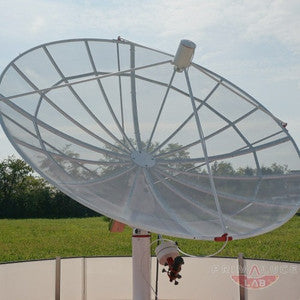

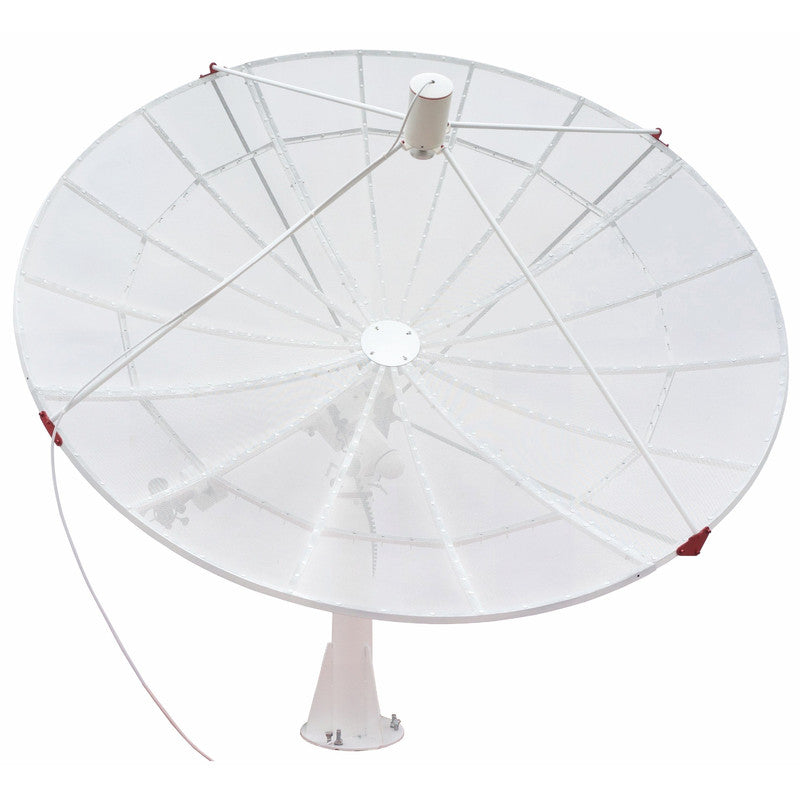

WEB230 – parabolantenn med 2,3 meters diameter

Radioteleskopets WEB230-antenn har en diameter på 230 cm. Den stora reflektorn samlar in radiostrålning och koncentrerar den mot matarhornet och mottagaren.

Reflektorn är uppbyggd av perforerad aluminiumplåt med kvadratiska hål på cirka 2 × 2 mm. Konstruktionen ger en stor insamlingsyta men lägre vikt och mindre vindfång än en helt tät reflektor med motsvarande diameter.

Den perforerade ytan minskar även uppvärmningen från solljus och låter luft röra sig genom reflektorn. Därmed minskar både den absorberade solvärmen och mängden infraröd värmestrålning som riskerar att riktas mot mottagaren.

Antennen är handmonterad för att reflektorns olika delar tillsammans ska bilda en så noggrann parabolisk yta som möjligt. Den äldre WEB230-konstruktionen är avsedd att ge god reflektivitet vid frekvenser upp till omkring 12 GHz.

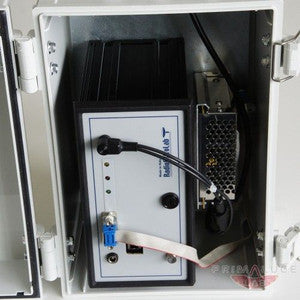

RAL10PL-mottagare för 11,2 GHz

Den medföljande RAL10PL är en total-power-mottagare som mäter den sammanlagda radiostrålningen inom mottagarens frekvensområde. Den arbetar vid 11,2 GHz och är utvecklad särskilt för SPIDER230-systemet.

Mottagaren är ansluten till ett matarhorn för Ku-bandet och en känslig LNB-enhet. Enligt det äldre produktunderlaget har systemet en bandbredd på 265 MHz.

RAL10PL är temperaturstabiliserad för att minska den långsamma förändring i mottagarens förstärkning som annars kan uppstå när temperaturen varierar. Detta är viktigt eftersom små förändringar i elektronikens temperatur annars kan misstolkas som förändringar i den astronomiska radiosignalen.

Mottagarens förstärkning, offset och integreringstid kan ställas från datorn. En längre integreringstid jämnar ut kortvarigt brus och gör det lättare att mäta svagare signaler, men ger samtidigt sämre tidsupplösning.

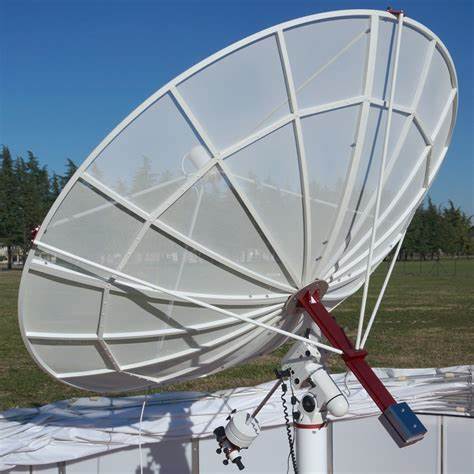

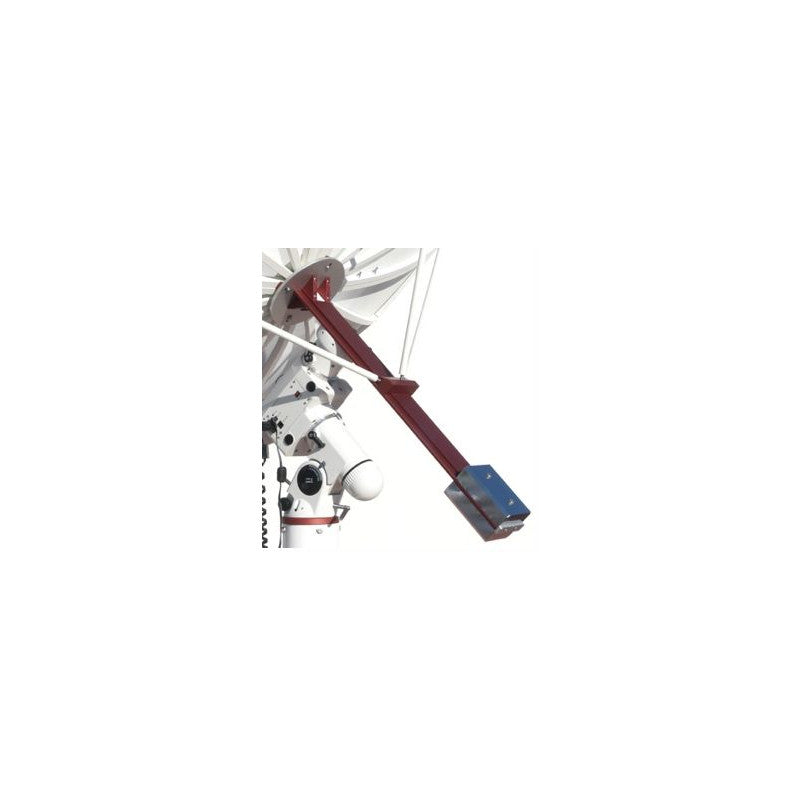

Montering krävs

Ekvatoriell montering ingår inte i denna version. Antennen behöver monteras på en kraftig, datorstyrd ekvatoriell montering som klarar systemets vikt, stora hävarm och vindbelastning.

Den äldre produktinformationen rekommenderar monteringar i klassen EQ6, AZ-EQ6, Atlas EQ-G eller G53f. Äldre tredjepartskällor anger en nödvändig bärförmåga på minst omkring 25 kg för antennen och dess infästning. Den praktiska lämpligheten måste dock bedömas för varje montering, särskilt med hänsyn till vind, pir, motvikter och installationens permanenta eller tillfälliga karaktär.

Systemet ska inte användas på ett lätt fältstativ. Den medföljande metallpiren är avsedd för montering på en stabil grund och har anslutning för en EQ6-kompatibel montering. Material för betongfundament ingår inte.

Monteringens elektronik behöver kunna styras från datorn och bör ha en fungerande parkeringsfunktion. När teleskopet väl har kalibrerats mot stjärnhimlen kan monteringen parkeras, så att orienteringen bevaras och systemet senare kan startas även under dagtid.

Optisk sökare för inriktning

En optisk 8×-sökare medföljer för den första inriktningen och kontrollen av antennens riktning. Sökaren monteras på ett lämpligt sätt i förhållande till monteringen och justeras så att den pekar mot samma område som parabolantennen.

Sökaren levereras med ett Thousand Oaks-solfilter för säker inriktning mot solen. Solfiltret ska vara helt, korrekt monterat och kontrollerat före varje användning.

När monteringen har riktats in mot stjärnhimlen och parkerats kan radioteleskopet användas på dagen utan att den optiska sökaren behöver användas för varje nytt observationsmål.

RadioUniverse – styrning och datainsamling

Den medföljande programvaran RadioUniverse används för att styra mottagaren och den kompatibla datoriserade monteringen.

I programmet kan användaren bland annat ställa in mottagarens känslighet, offset och integreringstid samt välja och följa radiokällor på himlen. Programvaran innehåller även en karta med ett urval av viktiga och starka radiokällor.

SPIDER230 ansluts till datorn via nätverkskabel. Antennens, mottagarens och monteringens signaler går till en väderskyddad kontrollenhet som kommunicerar med datorn över en nätverksförbindelse på upp till cirka 100 meter.

Den äldre versionen av RadioUniverse och dess drivrutiner kan kräva en äldre Windowsmiljö, ASCOM-komponenter eller särskilda installationsfiler. Eftersom detta är ett äldre begagnat system bör köparen före installation kontrollera programvarans kompatibilitet med den dator och Windowsversion som ska användas.

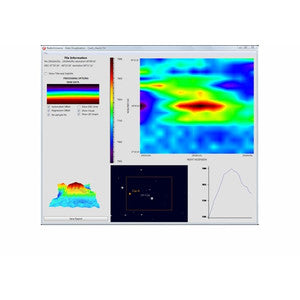

RUviz – kombinera flera observationer

RUviz, Radio Universe Visualizer, används för att bearbeta och kombinera insamlade mätdata.

Genom att lägga samman data från flera mätningar kan signal-brusförhållandet förbättras och enklare radiokartor byggas upp. Detta är särskilt användbart för svagare källor som kräver lång sammanlagd observationstid.

Programvaran kan användas för att visualisera exempelvis Cassiopeia A, Cygnus A och Taurus A samt för att korrigera vissa förändringar i signalnivån som beror på temperatur eller antennens riktning.

Möjliga observationer

Solen är normalt systemets starkaste och enklaste mål. Den kan användas för att kontrollera systemets funktion, riktningsnoggrannhet och antennens strålprofil.

Månen kan också detekteras genom sin termiska radiostrålning. En passage över månen eller solen ger en tydlig signalprofil som kan användas pedagogiskt för att förklara antennens upplösning och riktverkan.

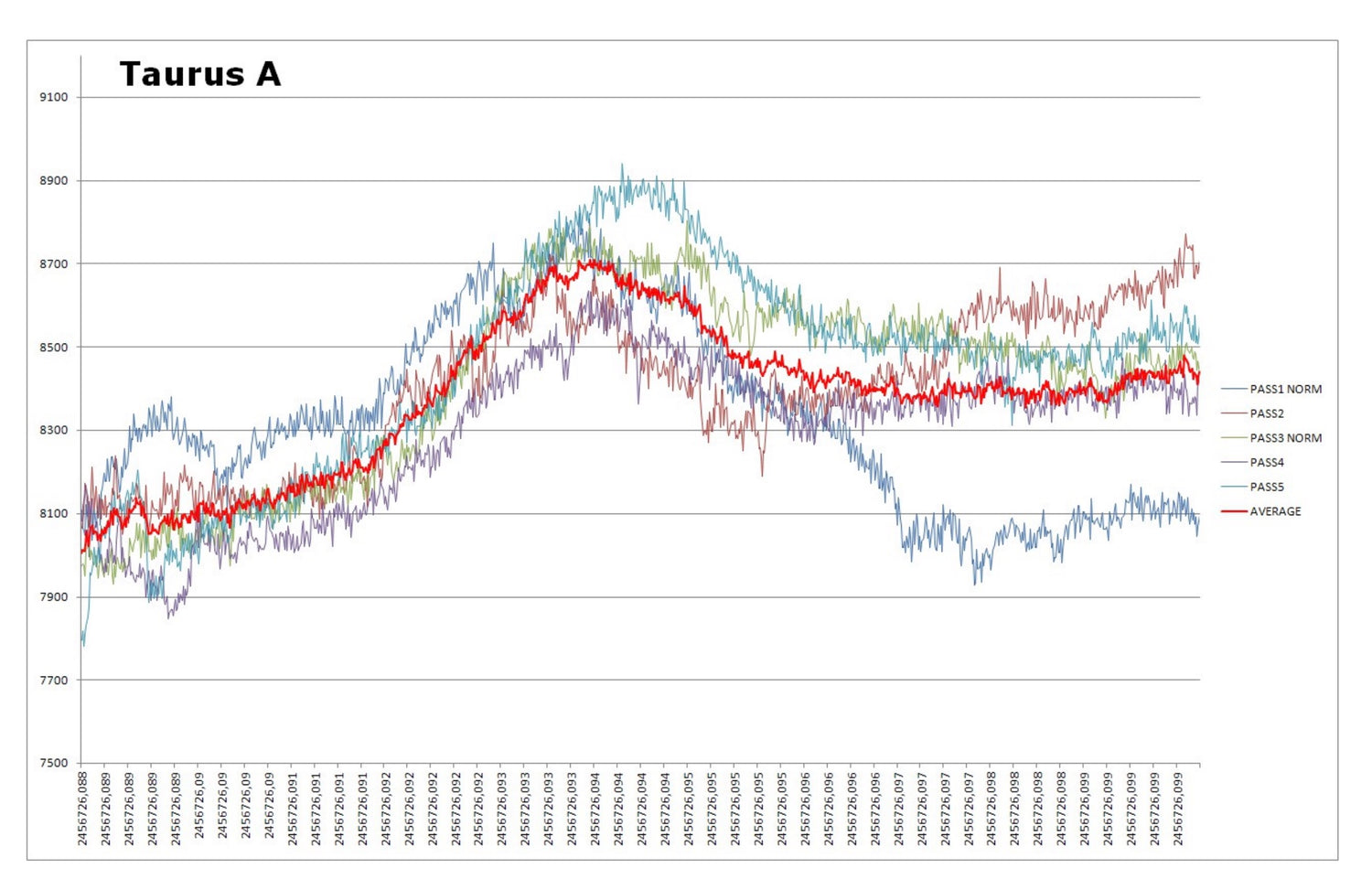

Cassiopeia A är en stark radiokälla och en rest efter en supernova i vår galax. Cygnus A är en av himlens starkaste radiogalaxer, trots sitt mycket stora avstånd. Taurus A är Krabbnebulosan, resterna efter den supernova som observerades år 1054.

SPIDER230 kan användas för kontinuerliga mätningar av en källa, transitmätningar där jordens rotation för källan genom antennens mottagningsområde och skannande mätningar där flera punkter kombineras till en radiokarta.

Systemet är inte en spektrumanalysator och kan inte jämställas med dagens SPIDER230C-system för 1 420 MHz-vätelinjen. Den här äldre modellen mäter total mottagen effekt kring 11,2 GHz.

Installation och väderskydd

Radiovågor vid den aktuella frekvensen kan passera genom moln, men själva utrustningen är inte avsedd att lämnas oskyddad i regn och hård vind.

Den stora parabolantennen ger betydande vindbelastning även om reflektorn är perforerad. Instrumentet bör därför installeras på en stabil pir och användas inom säkra vindgränser. Antennen ska parkeras eller säkras när vädret försämras.

För en permanent installation rekommenderas ett observatorium eller annat väderskydd. Ett skydd minskar även risken för att monteringen förlorar sin orientering mellan observationerna.

PrimaLuceLab har tidigare erbjudit en separat kupol för systemet. Den har dock inte verifierats för svenska vinterförhållanden. Nylonmaterial kan påverkas av stark kyla, och snölast måste alltid hanteras innan den blir för stor.

Systemet levereras demonterat i sex kraftiga lådor. Monteringen beskrivs i den medföljande installationsguiden. På grund av antennens storlek bör minst två personer delta vid montering och installation.

Begagnad produkt

Detta är ett äldre begagnat radioteleskop. Kosmetiska märken, åldersrelaterade spår och andra tecken på tidigare användning kan förekomma.

Köparen bör före installation kontrollera alla kablar, kontakter, fästen, antennsegment, matarhorn, LNB, mottagare och kontrollenheter. Programvara, drivrutiner och kompatibilitet med moderna datorer kan kräva särskild hantering.

Ekvatoriell montering ingår inte. Köparen ansvarar för att vald montering, pir, fundament, motvikter, strömförsörjning och väderskydd är lämpliga för systemet.

Tekniska data

Produkt: PrimaLuceLab/Radio2Space SPIDER230
Produkttyp: radioteleskop
Skick: begagnat
Montering: ingår inte
Antennmodell: WEB230
Antennens typ: parabolisk reflektor av perforerad aluminiumplåt
Antennens diameter: 230 cm
Maskstorlek i reflektorn: cirka 2 × 2 mm
Angivet användbart frekvensområde för reflektorn: upp till cirka 12 GHz
Mottagare: RadioAstroLab RAL10PL Total Power
Mottagningsfrekvens: 11,2 GHz
Band: Ku-band
Angiven bandbredd: 265 MHz
Matarhorn: Ku-band
LNB: äldre produktunderlag anger 4160/4106C beroende på dokumentation
Mottagarstabilisering: temperaturstabiliserad
Justerbara mottagarparametrar: förstärkning, offset och integreringstid
Datoranslutning: nätverk
Maximal angiven nätverkskabellängd: 100 meter
Styrprogram: RadioUniverse
Visualiseringsprogram: RUviz, Radio Universe Visualizer
Monteringsstyrning: via kompatibel datorstyrd ekvatoriell montering
Rekommenderad monteringsklass enligt äldre underlag: EQ6, AZ-EQ6, Atlas EQ-G eller G53f
Rekommenderad minsta bärförmåga enligt äldre tredjepartskällor: cirka 25 kg
Pir: metallpir med EQ6-fäste
Fundament: ingår inte
Optisk sökare: 8×
Solfilter till sökare: Thousand Oaks
Antal transportlådor: 6
Artikelnummer: 939783001
Varumärke: PrimaLuceLab
Produktserie/äldre varumärke: Radio2Space SPIDER230

Leveransen innehåller

WEB230 parabolantenn för montering på kompatibel ekvatoriell montering
Optisk 8×-sökare med tillhörande Thousand Oaks-solfilter
Metallpir med EQ6-fäste
RAL10PL temperaturstabiliserad mottagare i väderskyddad kapsling
Ku-band-matarhorn
LNB för 11,2 GHz-systemet
Kontroll- och anslutningsutrustning för nätverkskabel upp till 100 meter
RadioUniverse-programvara
RUviz-programvara
Installationsguide på engelska

Ekvatoriell montering, betongfundament, dator och permanent väderskydd ingår inte.
